弹力计算公式2
发布日期：2013-06-27 15:49:00 点击数：1396

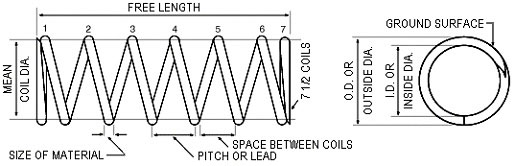

压力弹簧
• 压力弹簧的设计数据，除弹簧尺寸外，更需要计算出最大负荷及变位尺寸的负荷；
• 弹簧常数：以k表示，当弹簧被压缩时，每增加1mm距离的负荷(kgf/mm)；
• 弹簧常数公式（单位：kgf/mm）：
G=线材的钢性模数：琴钢丝G=8000 ；不锈钢丝G=7300 ，磷青铜线G=4500 ，黄铜线G=3500
d=线径
Do=OD=外径
Di=ID=内径
Dm=MD=中径=Do-d
N=总圈数
Nc=有效圈数=N-2
弹簧常数计算范例:
线径=2.0mm , 外径=22mm , 总圈数=5.5圈 ,钢丝材质=琴钢丝
拉力弹簧
拉力弹簧的 k值与压力弹簧的计算公式相同
• 拉力弹簧的初张力：初张力等于适足拉开互相紧贴的弹簧并圈所需的力，初张力在弹簧卷制成形后发生。拉力弹簧在制作时，因钢丝材质、线径、弹簧指数、静电、润滑油脂、热处理、电镀等不同，使得每个拉力弹簧初始拉力产生不平均的现象。所以安装各规格的拉力弹簧时，应预拉至各并圈之间稍为分开一些间距所需的力称为初张力。如果有什么疑问可以联系我们，温州号码0577-88632988
• 初张力=P-（k×F1）=最大负荷-（弹簧常数×拉伸长度）
扭力弹簧
• 弹簧常数：以 k 表示,当弹簧被扭转时，每增加1°扭转角的负荷 (kgf/mm).
• 弹簧常数公式（单位：kgf/mm）:
E=线材之钢性模数：琴钢丝E=21000 ,不锈钢丝E=19400 ,磷青铜线E=11200 ,黄铜线E=11200
d=线径
Do=OD=外径
Di=ID=内径
Dm=MD=中径=Do-d
N=总圈数
R=负荷作用的力臂
p=3.1416
